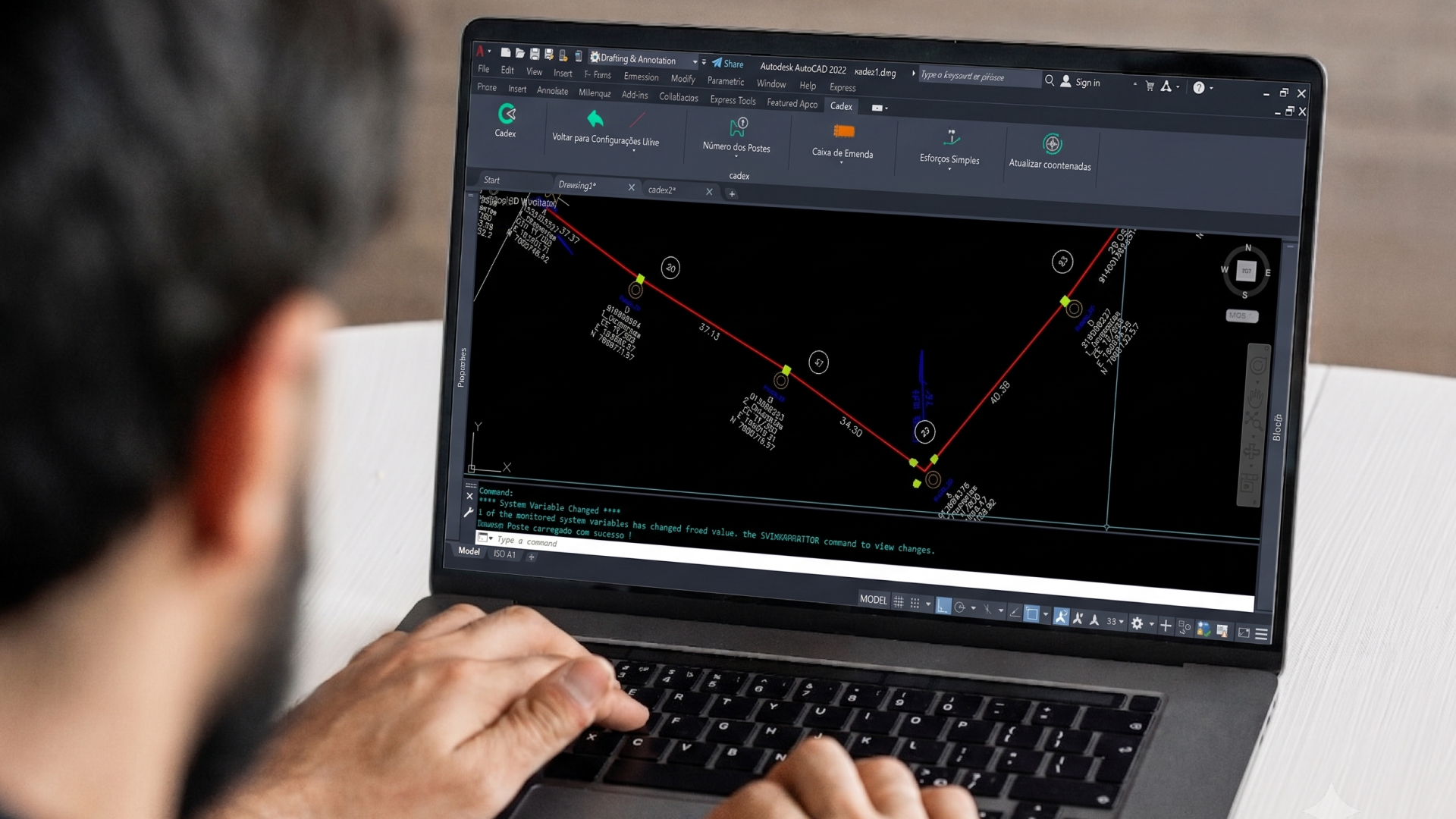

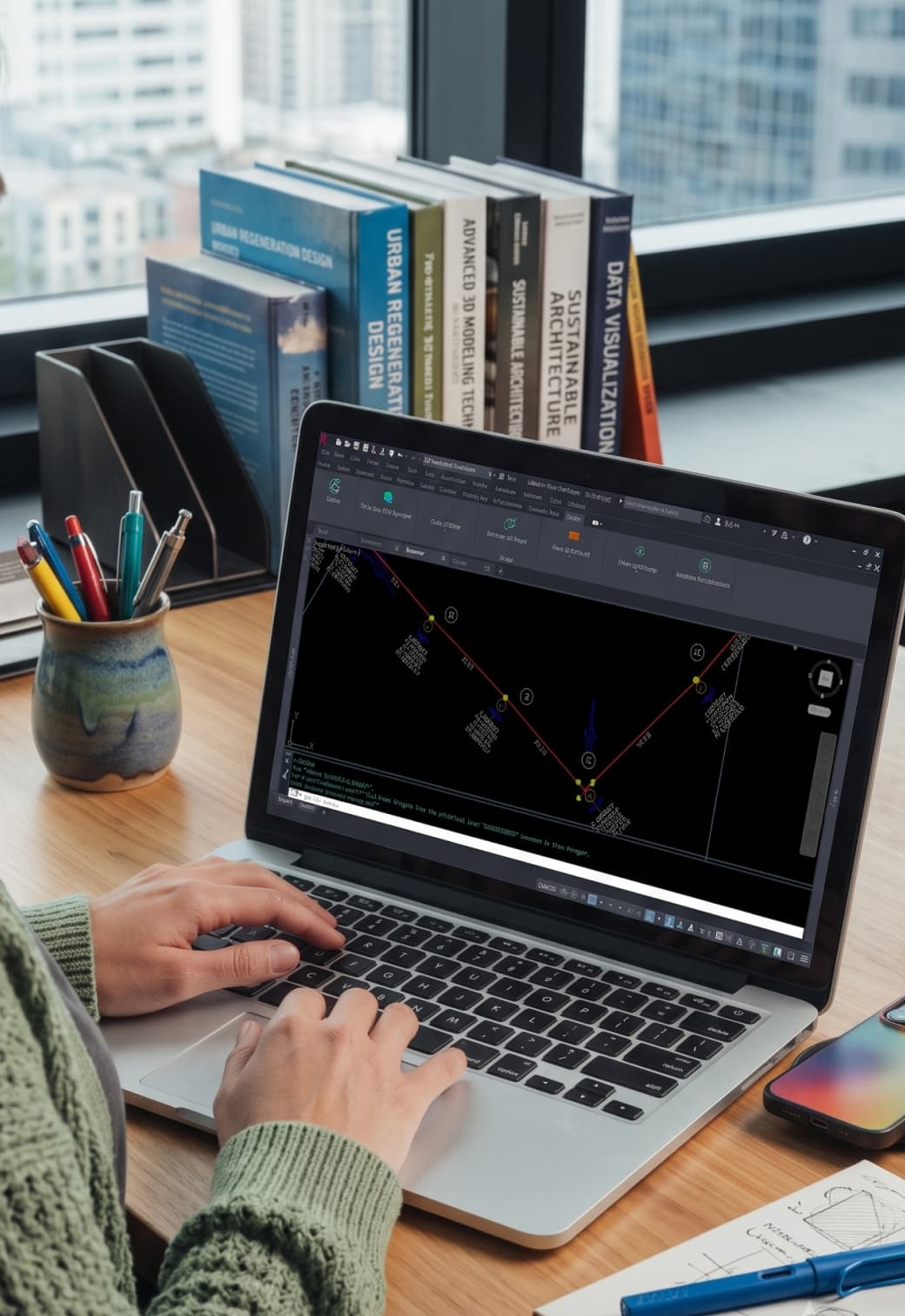

O projeto de compartilhamento de postes dentro do AutoCAD, com os dados que a concessionária exige.
O Plugin Cadex importa o mapa georreferenciado do projeto em segundos, ajusta as coordenadas automaticamente e gera os cálculos de esforço mecânico a partir dos dados reais de cada poste da sua área.
Todo projeto de rede que usa postes de energia precisa do aval da concessionária, que exige cálculos de esforço mecânico comprovando que o poste suporta o cabo adicional.
Cada etapa do processo é uma oportunidade de erro. Dado de poste desatualizado ou cálculo errado é suficiente para o projeto ser devolvido. Devolver projeto significa refazer trabalho, perder prazo e, em muitos casos, perder a janela de licenciamento.
O Plugin Cadex existe para que o processo saia certo na primeira entrega.
Configuração, importação e alinhamento automático
O mapa georreferenciado do projeto é importado no AutoCAD com um clique, em segundos — sem precisar redesenhar nada do zero.
As coordenadas são ajustadas automaticamente, e cada elemento é inserido um a um, conforme a necessidade de cada trecho do projeto de compartilhamento.
- Importação do mapa georreferenciado com um clique
- Alinhamento automático de coordenadas
- Inserção de elementos por trecho, conforme o projeto
Com dado real de cada poste, cálculo gerado automaticamente
O cálculo de esforço mecânico usa os dados reais de cada poste, vindos da base Cadex: altura, modelo, resistência, cabos e transformadores de todas as concessionárias do país, atualizados periodicamente.
Como o cálculo reflete a infraestrutura real do poste, não é preciso levantamento manual em campo para gerar o resultado que a concessionária vai analisar.
- Base com todas as concessionárias do país
- Altura, modelo, resistência, cabos e transformadores atualizados
- Cálculo gerado sem levantamento manual em campo
O mapa da área do projeto, vetorizado, com um clique
A Base de Mapas Cadex traz o mapa vetorizado e georreferenciado da área do projeto, importado direto no AutoCAD com um clique.
A base tem como origem os dados do IBGE e é mantida sempre na versão mais atualizada, sem precisar buscar ou converter arquivo em outro lugar.
- Mapa vetorizado e georreferenciado
- Base construída a partir de dados do IBGE
- Sempre na versão mais atualizada
Menos retrabalho, entrega mais rápida, projeto aprovado
Menos retrabalho, entrega mais rápida e projeto aprovado na primeira tentativa — é isso que o Plugin Cadex entrega para quem vive de licenciamento de rede.
Para o provedor que contrata engenharia, o resultado aparece na ponta: projeto aprovado mais rápido significa expansão de rede dentro do prazo planejado.
Quer ver o cálculo de esforço sendo gerado no AutoCAD?
Numa demonstração de 20 a 30 minutos, mostramos a importação do mapa georreferenciado, o alinhamento automático e o cálculo completo de esforço mecânico direto no AutoCAD.
